IAC-排煙櫃

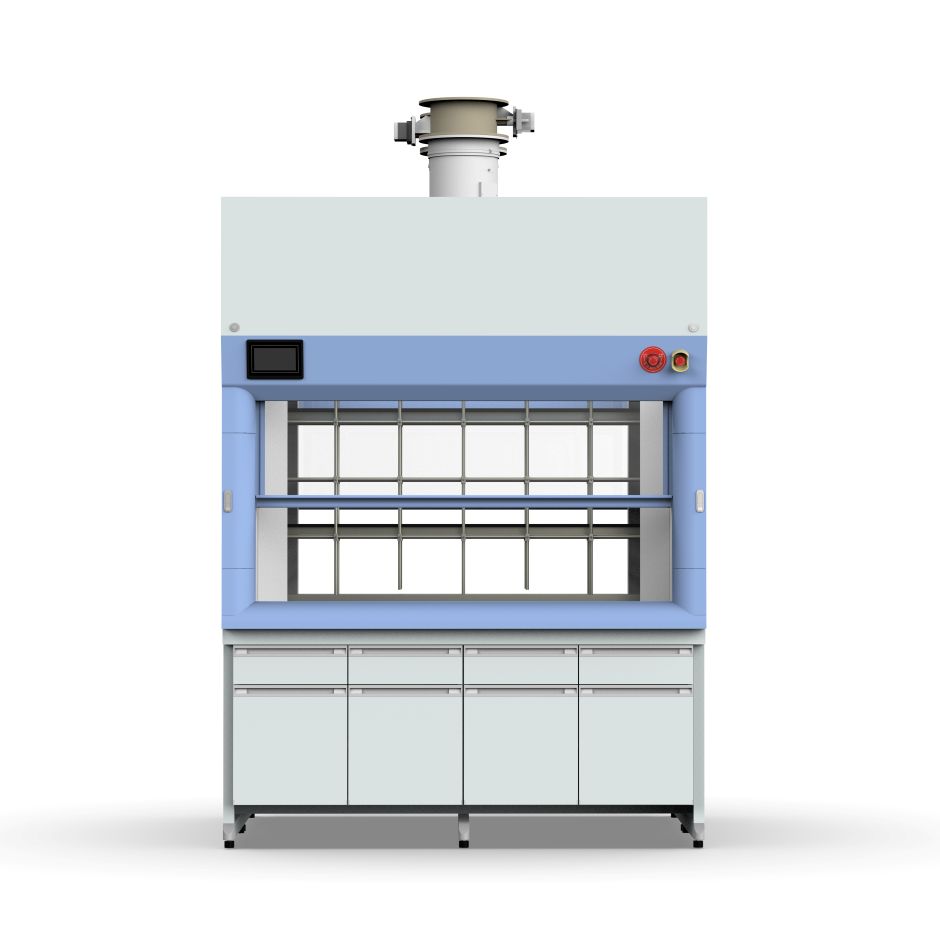

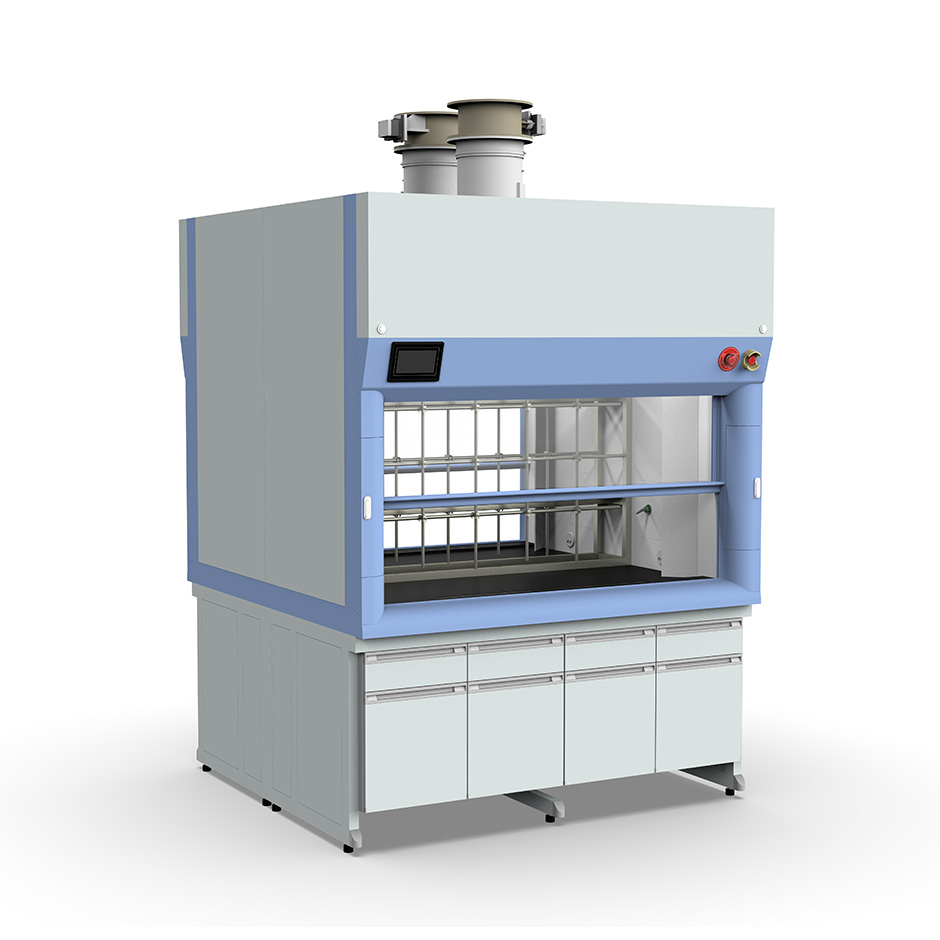

鋼製高效能中央型排煙櫃
（Steel Intelligent High Performance Wall-Type Fume Hood）
本設備為鋼製高效能中央型排煙櫃，專為實驗室中央區域雙面操作需求所設計，結構堅固、功能先進，採用耐化學鋼板與粉體烤漆製成，具備高耐久性與美觀性。配備智慧化人機介面與多功能排氣控制模組，整合安全、節能與遠端管理等功能，並通過多項國際高標準測試，全面提升實驗安全與使用效率。
產品特性說明
- 中央型雙面操作設計
此排煙櫃設計可置於實驗室中島，具備前後雙面作業窗口，支援多工協作與教學示範操作，大幅提升空間配置彈性與工作效率。 - 鋼製粉體烤漆結構
櫃體外殼採用高強度鋼材，表面經過抗化學粉體烤漆處理，具備優良的抗撞擊、耐腐蝕與抗化學侵蝕性能，適用於長時間與腐蝕性物質接觸的實驗室環境。 - 高效能排氣與氣流穩定性設計
採用雙抽氣管設計與分區導流排風系統，可穩定維持理想面風速，有效抽除櫃內產生之煙霧、氣膠與微粒污染物，防止逆流與逸散。 - 智慧型人機介面控制系統
配備觸控螢幕與數位感測模組，整合操作便利性與監控效率，內建以下多項智慧功能：- 即時風速顯示
- 面風速設定
- 緊急排風功能
- 低風速警報
- VAV 節能風速設定
- 人員感測偵測功能（選配）
- 能耗警示功能（選配）
- 自動滅火功能與設定（選配）
- IoT 物聯網遠端監控整合（選配）
- 符合國際高標準測試認證
本設備符合多項國際安全與性能標準：
EN14175-3:2019 測試
NERC Class 1 安全等級
SEFA 1 高效能排氣櫃測試要求
確保操作過程中安全無虞，並兼顧節能與實驗室空調系統效率。 - 實用整合式櫃體空間
下方配置多門式鋼製收納櫃，內部可依需求配置廢液桶、通風儲存、氣體/電源管線，並支援模組化調整，有效提升儲存與管理效率。
應用範圍
本鋼製高效能中央型排煙櫃適用於：
- 化學與製藥研發中心之中島操作區
- 教學型與大型實驗室中控作業平台
- 精密儀器分析站或樣品前處理流程
- 半導體、面板與電子材料試驗站
- 多人同時協作操作與實驗安全要求高之場所
此設備整合了智慧控制、安全標準、雙面操作與高耐久性，是新世代高規格實驗室的理想核心設備。

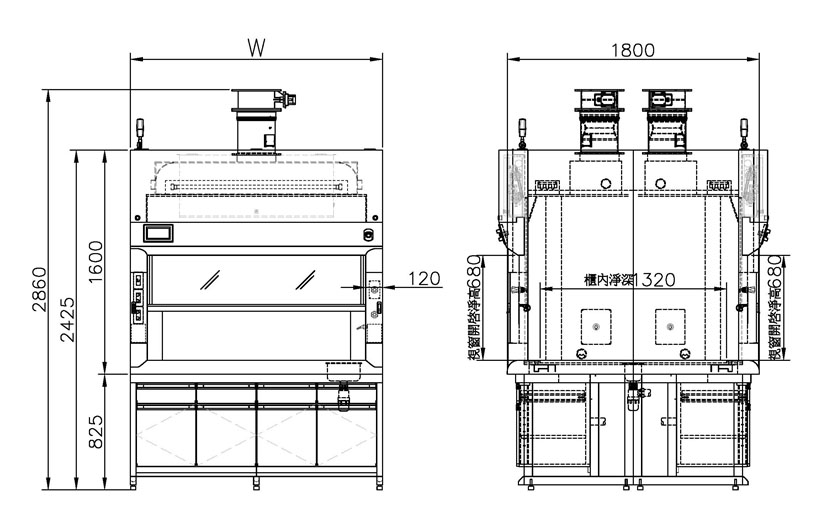

| 設備尺寸(mm) | 1500wx1800dx2425h | 1800wx1800dx2425h | 2400wx1800dx2425h |
| 作業尺寸(mm) | 1260w*1320d | 1560w*1320d | 2160w*1320d |
| 出風口 | 10" 文式管+蝶閥 | 10" 文式管+蝶閥 | 8" *2併10" *1-文式管+蝶閥 |
| 設置高度(mm) | 2600h | ||
| 開口風速(m/s) | 12 | ||
| 風量需求(cmm) | 單面15/雙面30 | 單面19/雙面38 | 單面28/雙面56 |
*尺寸皆可依需求設計製作
| 外殼 | 厚1.2mm鍍鋅鋼板，Epoxy靜電粉體烤漆。圓弧前檻透明 PVC護套 |
| 內罩 | 厚6mm抗蝕實心化學板 |
| 台面板 | 厚13mm±3%抗蝕實心化學板(可耐王水等級) |
| 視窗 | 厚6mm強化玻璃（貼防爆膜）、圓弧造型PVC成型把手 |
| 照明 | LED日光燈具組及5mm強化玻璃、燈罩，與櫃內櫃外隔離 |
| 電器插座 | 隱藏式插座設計 內含 AC 110V-15A 插座2組、AC 220V-20A插座1組 |
| 底座 | 厚2.3*40*60mm鋼管焊接成型，Epoxy靜電粉體烤漆、4分螺桿耐重調整腳 |
| 吊櫃 | 厚0.8/1.0mm SUS#304，附置物層板，Epoxy靜電粉體烤漆，硬質PVC押出條型把手 |
| 人機面板 | 7吋 人機,提供顯示及多種設定 |
| 選配功能 | 人員感測功能,自動滅火,能耗警示功能 |
| 備註 | EN14175-3 測試，符合 NERC Class 1 安全等級，並通過 SEFA 1 標準中高效能排氣櫃的測試要求 |
*本商品不含動力排氣裝置
