IAC-走入型排煙櫃

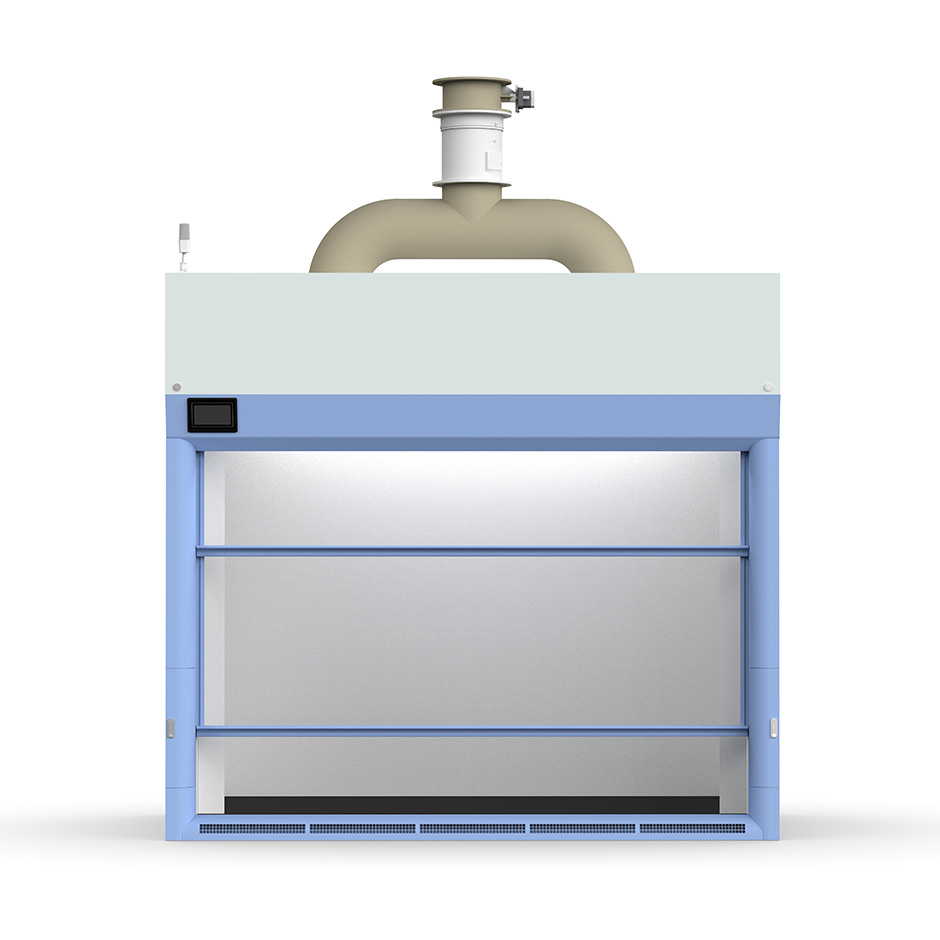

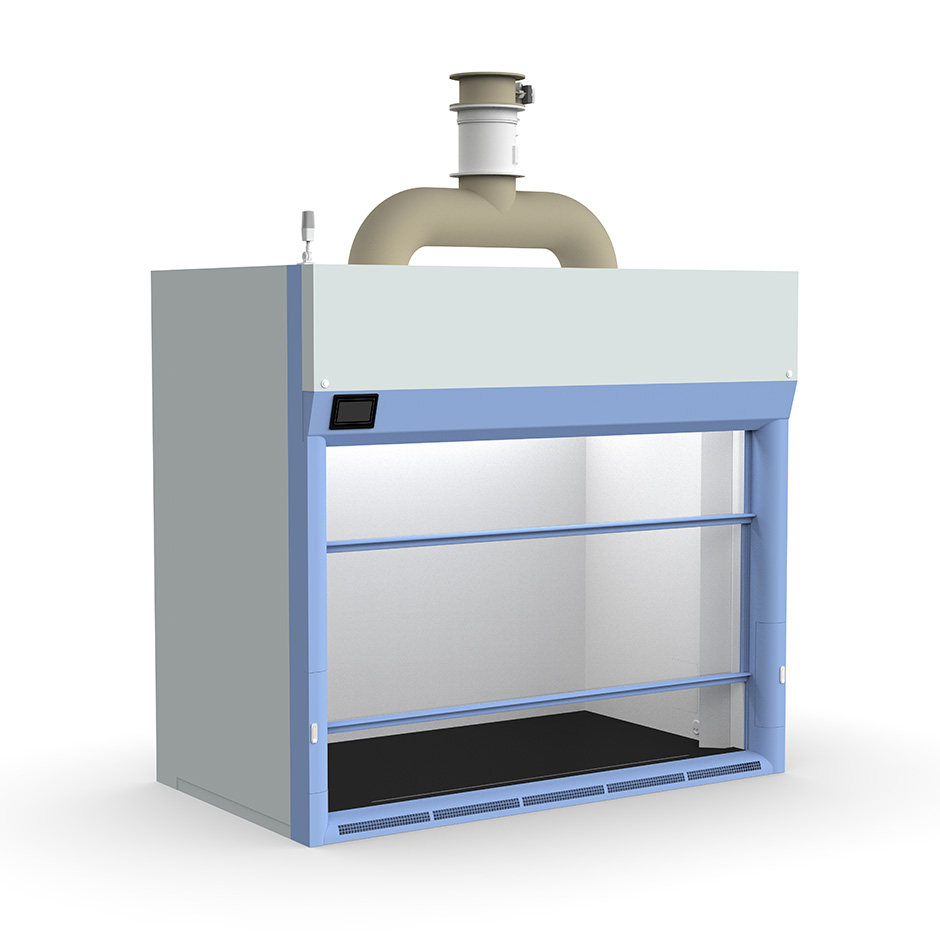

鋼製高效能走入型排煙櫃
（Steel Intelligent High Performance Walk-In Fume Hood）
本設備為鋼製高效能走入型排煙櫃，專為需操作大型實驗設備或站立式作業需求而設計。具備寬敞的操作空間、強效排風系統與智慧型控制介面，櫃體結構堅固，採用粉體烤漆鋼板製成，具高度耐用性與化學防護性，並通過多項國際安全與效能測試標準，全面保障實驗室人員的安全與操作效率。
產品特性說明
- 鋼製粉體烤漆結構
櫃體採用高強度鋼板結構，表面經耐化學粉體塗裝處理，具備抗撞擊、抗腐蝕與抗變形性能，適用於重負荷與惡劣實驗環境。 - 走入式寬敞操作空間
提供高度與深度充足的站立式操作空間，適合擺放大型儀器、反應器、過濾裝置或進行需人員進入的操作流程，空間靈活性高。 - 智慧型人機介面系統
配備觸控式顯示螢幕與感測模組，操作直覺、管理高效，支援多項智慧功能：- 即時風速顯示
- 面風速設定
- 緊急排風功能
- 低風速警報
- VAV 節能風速設定
- 能耗警示功能（選配）
- IoT物聯網遠端監控功能（選配）
- 高效能排氣與氣流導引設計
採用上方抽風與下方氣流導入設計，有效排除高濃度煙霧、氣膠與揮發性有害氣體，維持內部穩定負壓環境，避免氣體外洩。 - 滑動視窗多段控制
設有大型透明滑動視窗，機構設計為二道連動式視窗，視野開闊且便於開關調整，確保氣流穩定與使用者安全。 - 符合國際高標準測試
本排煙櫃通過以下國際標準認證：
EN14175-3:2019 測試
NERC Class 1 安全等級
SEFA 1 標準中高效能排氣櫃測試要求
有效保障操作安全與節能表現，適用於現代高階實驗室標準。
應用範圍
此鋼製高效能走入型排煙櫃廣泛應用於：
- 半導體與精密電子製程站
- 生技、製藥與化學反應實驗平台
- 需使用大型設備或儀器的試驗區
- 危害性物質過濾與氣體處理作業區
- 教學示範與研發中心走入操作需求場域
其整合耐用鋼結構、智慧化操作控制、走入式配置與國際級安全性能，是高風險與高需求實驗室不可或缺的先進防護設備。

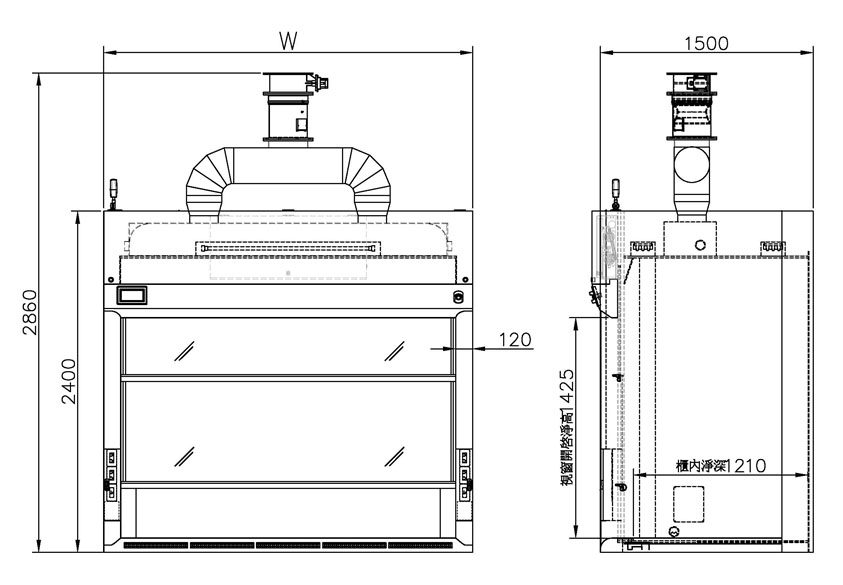

| 設備尺寸(mm) | 1500wx1500dx2400h | 1800wx1500dx2400h | 2400wx1500dx2400h |
| 作業尺寸(mm) | 1260w*1210d | 1560w*1210d | 2160w*1210d |
| 出風口 | 10" 文式管+蝶閥 | 10" 文式管+蝶閥 | 8" *2併10" *1-文式管+蝶閥 |
| 設置高度(mm) | 2600h | ||
| 開口風速(m/s) | 12 | ||
| 風量需求(cmm) | 14 | 19 | 30 |
*尺寸皆可依需求設計製作
| 外殼 | 厚1.2mm鍍鋅鋼板，Epoxy靜電粉體烤漆。圓弧前檻透明 PVC護套 |
| 內罩 | 厚6mm抗蝕實心化學板 |
| 台面板 | 厚13mm±3%抗蝕實心化學板(可耐王水等級) |
| 視窗 | 採用二片視窗設計,6mm強化玻璃（貼防爆膜）、圓弧造型PVC成型把手 |
| 照明 | LED日光燈具組及5mm強化玻璃、燈罩，與櫃內櫃外隔離 |
| 電器插座 | 隱藏式插座設計 內含 AC 110V-15A 插座2組、AC 220V-20A插座1組 |
| 人機面板 | 7吋 人機,提供顯示及多種設定 |
| 吊櫃 | 厚0.8/1.0mm SUS#304，附置物層板，Epoxy靜電粉體烤漆，硬質PVC押出條型把手 |
| 人機面板 | 7吋 人機,提供顯示及多種設定 |
| 選配功能 | 人員感測功能,自動滅火,能耗警示功能 |
| 備註 | EN14175-3 測試，符合 NERC Class 1 安全等級，並通過 SEFA 1 標準中高效能排氣櫃的測試要求 |
*本商品不含動力排氣裝置
